Экономайзер

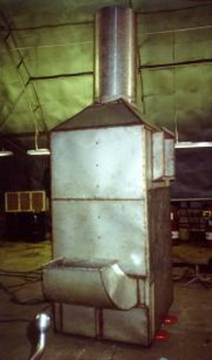

Установка утилизации тепла с  контактным экономайзером

Применение установок утилизации тепла с контактными экономайзерами в газовых котельных позволяет охлаждать продукты сгорания от котлов до 30 – 35 С  и повышать КПД котельной до 93 – 95% по высшей теплоте сгорания топлива.

Работа установки

Продукты сгорания (ПСг) от котлов дымососом подаются в контактный экономайзер, где охлаждаются, проходя через греющую насадку.

Охлажденные продукты сгорания, проходя через влагоотделительную насадку и дымовую трубу, выбрасываются в атмосферу.

Вода подается в ороситель и орошает греющую насадку, охлаждает продукты сгорания, нагревается и стекает в поддон. Из поддона горячая вода насосом через фильтр подается в теплообменник, где охлаждается, нагревая холодную воду ХВ и снова подается в ороситель.

Вода, нагретая в теплообменнике НВ, подается на технологию в котельную.

Установка не сложна в изготовлении и позволяет повысить КПД на 12-15%.

Окупаемость затрат – 0,5-1 года.

Технические характеристики

Теплопроизводительность	300 кВт	600 кВт	900 кВт	1500 кВт
Количество охлаждаемых продуктов сгорания	6000 кг/ч	12000кг/ч	18000кг/ч	30000кг/ч
Габаритные размеры	800х1200х2200 мм	1400х1500х2400 мм	1500х2000х2600 мм	2000х2500х2800 мм
Температура на выходе	30 ÷ 35 С	30 ÷ 35 С.	30 ÷ 35 С.	30 ÷ 35 С.

Под заказ производится изготовление контактных экономайзеров на производительность, требуемую по условиям эксплуатации.
